RCO ALTERA FPGA 설계

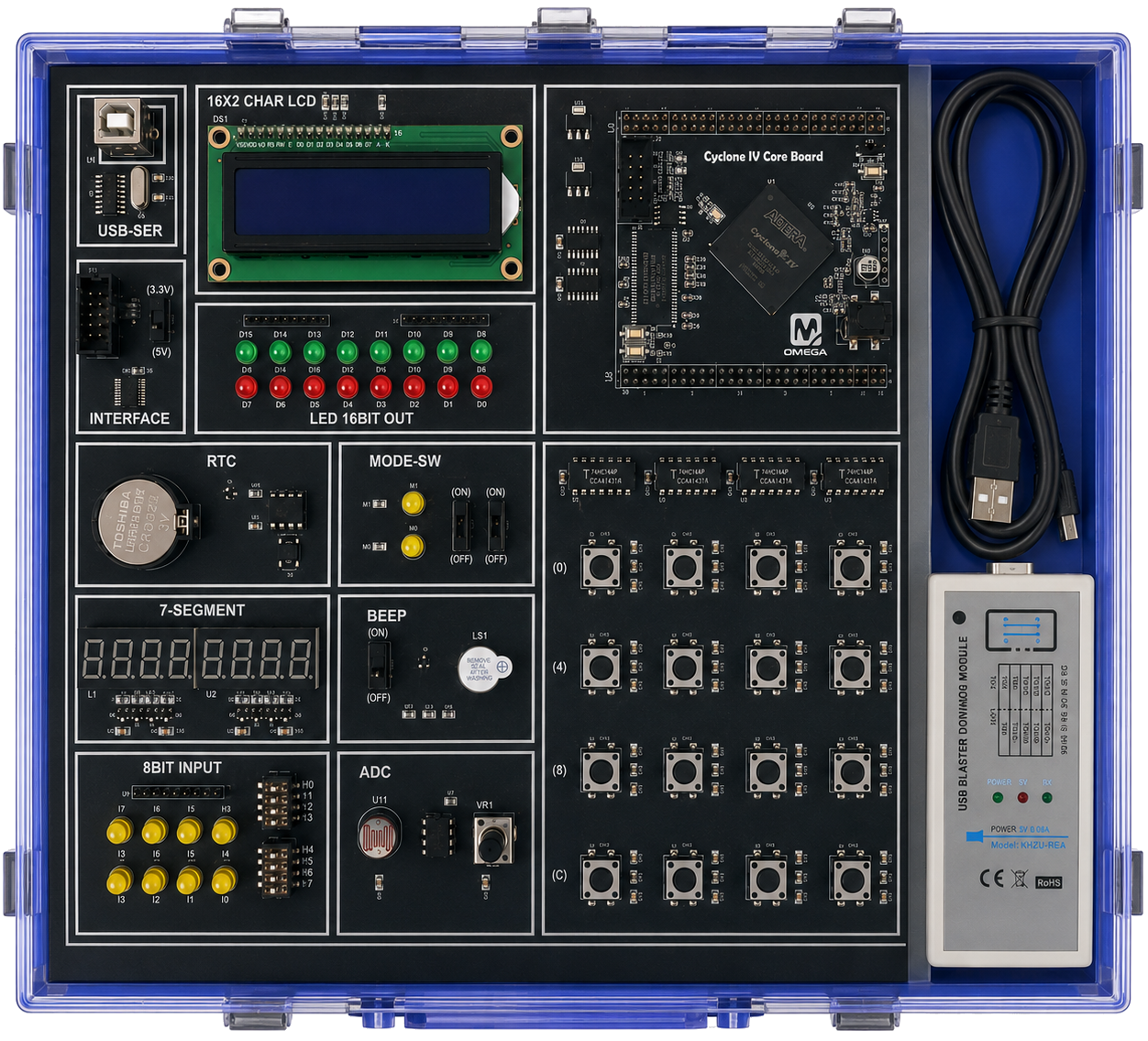

RCO ALTERA FPGA IV KIT를 이용한 FPGA 실습을 하도록 지원한다.

내 사진

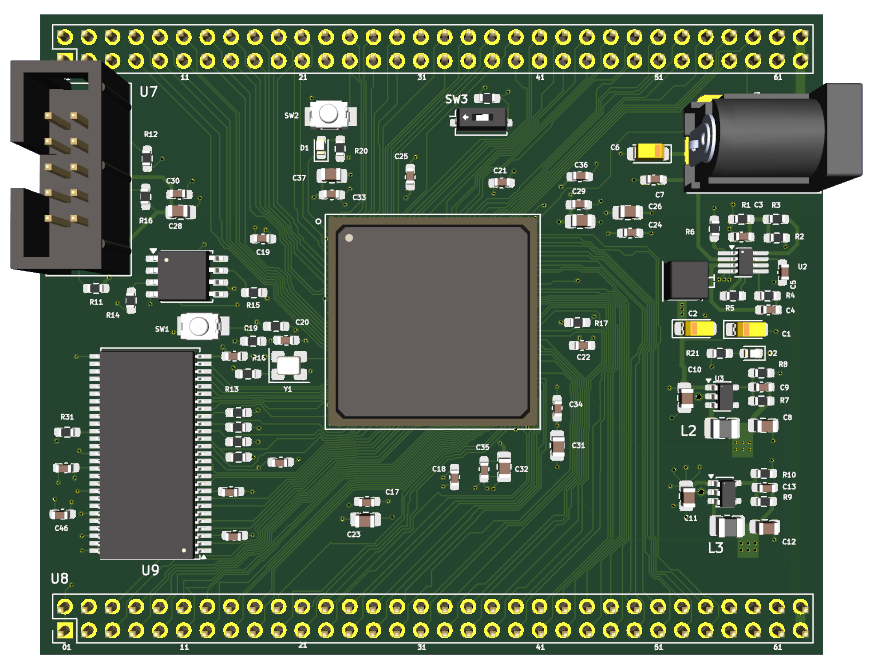

FPGA CORE MODULE

내 사진

내 사진

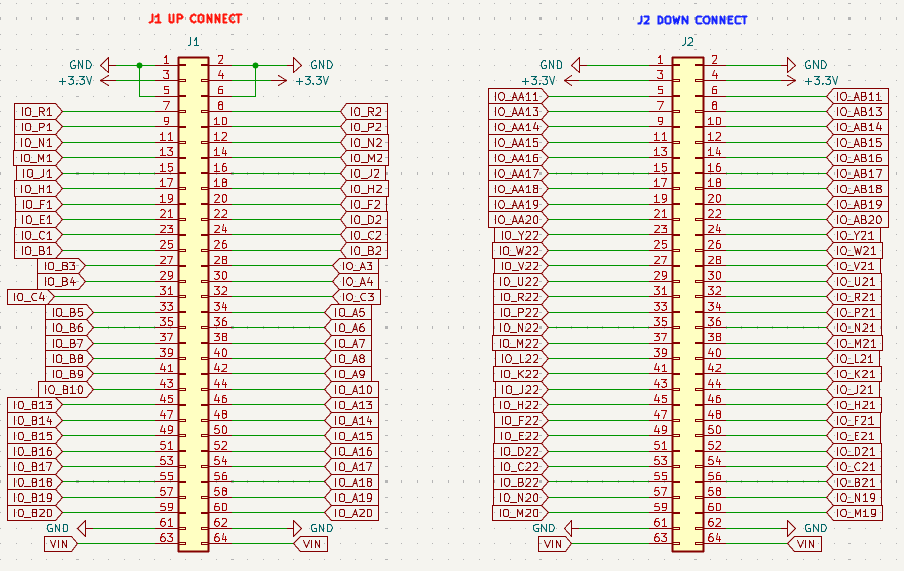

J1 J2
핀번호 핀이름 핀번호 핀이름 핀번호 핀이름 핀번호 핀이름
1 GND 2 GND 1 GND 2 GND
3 +3.3V 4 +3.3V 3 +3.3V 4 +3.3V
5 PIN_R1 6 PIN_R2 5 PIN_AA11 6 PIN_AB11
7 PIN_P1 8 PIN_P2 7 PIN_AA13 8 PIN_AB13
9 PIN_N1 10 PIN_N2 9 PIN_AA14 10 PIN_AB14
11 PIN_M1 12 PIN_M2 11 PIN_AA15 12 PIN_AB15
13 PIN_J1 14 PIN_J2 13 PIN_AA16 14 PIN_AB16
15 PIN_H1 16 PIN_H2 15 PIN_AA17 16 PIN_AB17
17 PIN_F1 18 PIN_F2 17 PIN_AA18 18 PIN_AB18
19 PIN_E1 20 PIN_D2 19 PIN_AA19 20 PIN_AB19
21 PIN_C1 22 PIN_C2 21 PIN_AA20 22 PIN_AB20
23 PIN_B1 24 PIN_B2 23 PIN_Y22 24 PIN_Y21
25 - 26 - 25 PIN_W22 26 PIN_W21
27 PIN_B3 28 PIN_A3 27 PIN_V22 28 PIN_V21
29 PIN_B4 30 PIN_A4 29 PIN_U22 30 PIN_U21
31 PIN_C4 32 PIN_C3 31 PIN_R22 32 PIN_R21
33 PIN_B5 34 PIN_A5 33 PIN_P22 34 PIN_P21
35 PIN_B6 36 PIN_A6 35 PIN_N22 36 PIN_N21
37 PIN_B7 38 PIN_A7 37 PIN_M22 38 PIN_M21
39 PIN_B8 40 PIN_A8 39 PIN_L22 40 PIN_L21
41 PIN_B9 42 PIN_A9 41 PIN_K22 42 PIN_K21
43 PIN_B10 44 PIN_A10 43 PIN_J22 44 PIN_J21
45 PIN_B13 46 PIN_A13 45 PIN_H22 46 PIN_H21
47 PIN_B14 48 PIN_A14 47 PIN_F22 48 PIN_F21
49 PIN_B15 50 PIN_A15 49 PIN_E22 50 PIN_E21
51 PIN_B16 52 PIN_A16 51 PIN_D22 52 PIN_D21
53 PIN_B17 54 PIN_A17 53 PIN_C22 54 PIN_C21
55 PIN_B18 56 PIN_A18 55 PIN_B22 56 PIN_B21
57 PIN_B19 58 PIN_A19 57 PIN_N20 58 PIN_N19
59 PIN_B20 60 PIN_A20 59 PIN_M20 60 PIN_M19
61 GND 62 GND 61 GND 62 GND
63 VIN 64 VIN 63 VIN 64 VIN

주요기능 테스트

기초실습 항목 실습

  1. LED ON/OFF:
  2. IN_OUT:
  3. CLK:
  4. 7SEG:
  5. KEY_7SEG:
  6. CLK_7SEG:
  7. MODE_SW:

소형 마이컴 제작

  1. 마이컴설계:
  2. cmd_set:
  3. 어셈블리작성:
  4. 컴파일과작성:
  5. 다운로드작성:
  6. FPGA제작:
  7. 프로그램실습:
  1. FPGA모델기반설계:
  2. 기능정의:
  3. 시뮬링크작성:
  4. VHDL코드생성:
