LED ON OFF

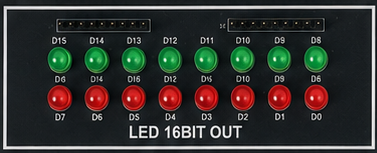

실습키트의 LED 16비트를 ONOFF하는 과정을 실습니다.

해당 값에 대한 비트에 LED 가 ON OFF되는지 확인한다.

PIN 테이블

핀 번호	신호
PIN_B3	LED_A[7]
PIN_B4	LED_A[6]
PIN_B5	LED_A[5]
PIN_B6	LED_A[4]
PIN_B7	LED_A[3]
PIN_B8	LED_A[2]
PIN_B9	LED_A[1]
PIN_B10	LED_A[0]
PIN_B13	LED_B[7]
PIN_B14	LED_B[6]
PIN_B15	LED_B[5]
PIN_B16	LED_B[4]
PIN_B17	LED_B[3]
PIN_B18	LED_B[2]
PIN_B19	LED_B[1]
PIN_B20	LED_B[0]

VHDL 코드

library ieee;
use ieee.std_logic_1164.all;

entity led_test is
   port(    LED_A   : out std_logic_vector(7 downto 0);
                LED_B   : out std_logic_vector(7 downto 0) );
end led_test;


architecture button_design of led_test is
begin

    LED_A <= x"F0";
    LED_B <= x"0F";

end button_design;
