KEY IN 7SEG

실습키트의 키의 입력을 받아, 7SEGMENT으로 출력, 출력이 정상적으로 되는지 확인한다.

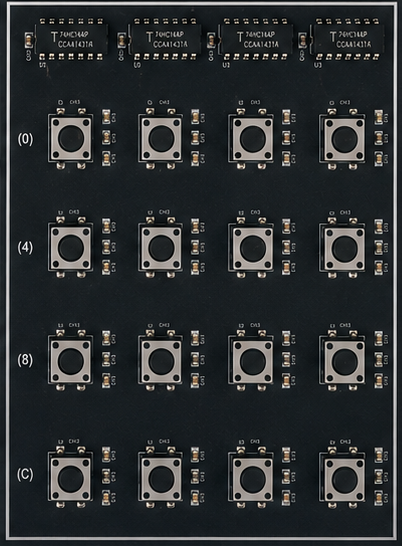

Keypad
7-Segment

PIN 테이블

핀 번호 신호
PIN_AA13 led_out[0]
PIN_AA14 led_out[1]
PIN_AA15 led_out[2]
PIN_AA16 led_out[3]
PIN_AA17 led_out[4]
PIN_AA18 led_out[5]
PIN_AA19 led_out[6]
PIN_AA20 led_out[7]
PIN_AB14 seg[6]
PIN_AB15 seg[5]
PIN_AB16 seg[4]
PIN_AB17 seg[3]
PIN_AB18 seg[2]
PIN_AB19 seg[1]
PIN_AB20 seg[0]

VHDL 코드


library ieee;
use ieee.std_logic_1164.all;

entity seg_out is
   port(
      seg     : out std_logic_vector(6 downto 0);   -- 7-세그 출력 (g~a)
      led_out : out std_logic_vector(0 to 7)        -- 기존 인덱스(0 to 7)
   );
end seg_out;

architecture SegmentDecoder of seg_out is
    signal key : integer range 0 to 15 := 5;  -- 표시할 숫자 (0~15)
begin
    ----------------------------------------------------------------
    -- with-select: key 값 → seg 패턴 매핑 (VHDL-93 호환)
    ----------------------------------------------------------------
    with key select
        seg <=
            "100" & "0000" when 0,   -- 0
            "111" & "1001" when 1,   -- 1
            "010" & "0100" when 2,   -- 2
            "011" & "0000" when 3,   -- 3
            "001" & "1001" when 4,   -- 4
            "001" & "0010" when 5,   -- 5
            "000" & "0010" when 6,   -- 6
            "111" & "1000" when 7,   -- 7
            "000" & "0000" when 8,   -- 8
            "001" & "0000" when 9,   -- 9
            "000" & "1000" when 10,  -- A
            "000" & "0011" when 11,  -- b
            "100" & "0110" when 12,  -- C
            "010" & "0001" when 13,  -- d
            "000" & "0110" when 14,  -- E
            "000" & "1110" when 15,  -- F
            "111" & "1111" when others;  -- blank

    ----------------------------------------------------------------
    -- LED 개별 비트 설정: 기존 코드 그대로 유지
    ----------------------------------------------------------------
    led_out(7) <= '1';  -- LED 7번 ON
    led_out(6) <= '1';
    led_out(5) <= '1';
    led_out(4) <= '0';  -- LED 4번 ON
    led_out(3) <= '0';
    led_out(2) <= '0';
    led_out(1) <= '1';
    led_out(0) <= '1';  -- LED 0번 ON

end architecture;
